最近相关的计算显现,用户对无线耳机及自动降噪耳机的需求愈增,因而,许多闻名的音频大厂现在都在主推无线自动降噪耳机产品,相同的,索尼这样的老牌厂商也不破例。在特别的产品系列上布局了自动降噪功用之后,开端敏捷的将此功用布局在更多的无线耳机产品傍边。
在本年的上半年,索尼发布了旗下EXTRA BASS系列无线降噪耳机新品—WH-XB900N,初次把降噪功用带到EXTRA BASS系列的头戴式耳机上,亮点十足,这款产品关于酷爱重低声的小伙伴真可谓一件幸物。我爱音频网对索尼WH-XB900N无线降噪立体声耳机进行了拆解,揭开了它的内部元件构筑的低声与降噪重生合体的奥秘面纱,小伙伴们一起来看看。
一、索尼WH-XB900N无线降噪立体声耳机开箱

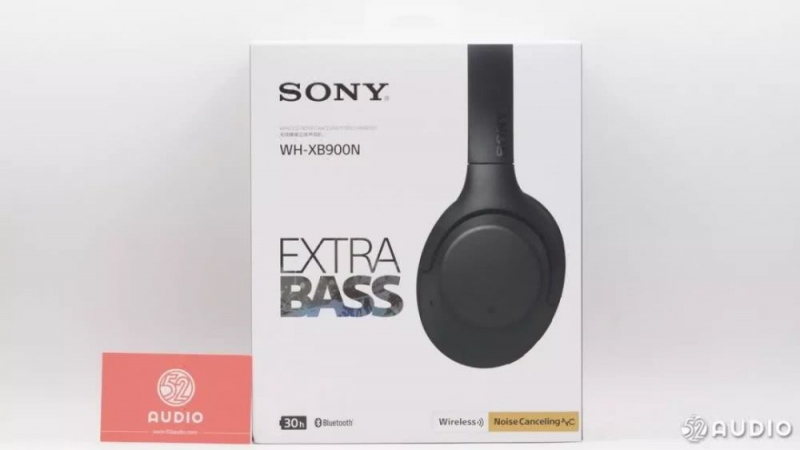

包装正面,上部印有SONY WIRELESS NOISSE CANCELING STEREO HEADSET 无线降噪立体声耳机 WH-XB900N,中部印有夺目的EXTRA BASS(重低声),下部印有30h,Bluetooth,Wireless Noise Canceling的logo,标明产品的续航时刻高达30h,具有蓝牙功用,支撑无线降噪技能。正面的右侧图是索尼WH-XB900N的半身侧视烘托图,范儿十足。
包装反面,上方有三幅产品的图片,左面榜首幅是耳机的全体外观图片,中部第二幅是耳机折叠后的图片,第三幅是耳机触控功用的阐明图片。图片下方有产品的文字介绍及产品具有各类功用特性的图标。
包装周围面,EXTRA BASS的白色字体映入眼帘,BASS是加粗的字体,侧重宣扬索尼WH-XB900N耳机低声的特性。白色的字体与内嵌有索尼WH-XB900N耳机图片的黑色布景构成激烈视觉冲击,简略粗犷,作用杰出。
翻开包装盒,索尼WH-XB900N呈现在咱们眼前,而眼前的这幅画面如同在哪见过,没错,正是包装反面上方的第二张图。黑色的耳机与黑色的包装内饰,略给人几分高冷。
包装盒内含便带着,耳机衔接线(约1.2m),USB-A to USB-C衔接线(约20cm)以及产品的使用阐明,保修卡,修理凭据等。
附赠的USB-A to USB-C衔接线特写。
附赠的3.5mm耳机衔接线,其间一端为弯头规划。
耳机一面特写。
耳机另一面特写。
耳机的折叠旋转轴特写。
耳机头撑上的亮色凸体SONY标志。
索尼WH-XB900N顶部的头撑厚度与一元硬币的比较。
耳机上的相关文字信息:DIGITAL NC(数字降噪技能),制作商:索尼公司,无线降噪耳机WH-XB900N,我国制作,CMIT ID:2019DJ1776,5V;边上还有一个蓝牙的标志。
耳机耳罩外壳的降噪麦克风口。
耳机支架处藏有开放式的开孔,用于平衡振膜表里侧压力。
耳机上的3.5mm耳机接口,外接音频信号输入。
耳机上的 USB-C充电接口。
耳机上的开关机按键,周围有一颗指示灯。
耳机上的CUSTOM按键,能够一键呼出手机上的智能语音帮手。默许情况下,这是降噪形式切换按键,在APP上设置后,降噪形式切换按键变为呼出云帮手按键。
二、索尼WH-XB900N无线降噪立体声耳机拆解
卸下耳机耳罩,显露耳机左右扬声器单元。
耳机耳罩正面特写。
耳机耳罩反面特写,能够看到耳罩由PU人造革、塑胶垫、网孔布等组成。
耳机耳罩的凹口深度与一元硬币的比较。
耳机扬声器单元外部特写。
肉眼平视可见扬声器单元的放置呈必定的斜角。
扬声器单元特写。
扬声器腔体密封,出线口有白色胶水密封。
开孔为单元泄压孔。
左耳腔体内部有两块电路板,两块电路板通过排线衔接。
耳机内部降噪麦克风的方位。
这是降噪麦克风,开口被海绵掩盖。
耳机内部的NFC天线。
NFC天线上的芯片丝印90030 JAPAN J48Q04。
右耳腔体内部有一小块电路板,内部螺丝固定着一块盖板。
电池坐落右耳腔体内部,有一个固定架固定电池。
来自曙鹏科技 SM-03,3.7V,1000mAh/3.7Wh的可充电式锂离子电池组。
电池的反面,上面有电池的相关信息。
电池上的条形维护电路。
左耳腔体内部的弧形电路板正面特写,这面有两个微动按键,一个USB母座,一个3.5mm音频接口。
左耳腔体内部的弧形电路板反面。
弧形电路板上的微动按键。
3色LED指示灯。
右耳腔体内部的方形海绵垫,垫下方躲藏有接触电路板。
右耳腔体内部的小板。
上面有电池端子和排线插座。
丝印XD的IC,右侧是一颗稳压管。
PIC16LF1509 8Bit单片机,用于检测呼应接触操作。
左耳腔体内部的电路板,上面有两颗输出电容和一颗滤波电容。
反面是高通CSR蓝牙接纳和索尼自家的解码芯片。
蓝牙天线特写。
两颗220μF 6V的隔直钽电容。
切换开关,切换蓝牙音源和外部音源。
丝印V:D 833 IC,看起来是一颗稳压管。
两颗丝印 NN8 915 IC。
NFC通讯IC。
丝印AD4 IC。
丝印81B 9RB 10 IC。
丝印655 3959 1904,苹果认证芯片。
SONY CXD90050,解码器和降噪芯片。
华邦winbond 25Q64FWIG 64Mb FLASH 芯片,右侧两颗同步降压芯片为CXD90050供电。
高通Qualcomm CSR8675。CSR8675是一款集成ANC功用的蓝牙音频系统旗舰级芯片,可供给高质量的无线音频功用,并支撑高度差异化的优质无线音频产品的开发。集成了双形式蓝牙,aptX,aptX HD,自动降噪和Qualcomm TrueWireless等特性。
高通CSR8675的特性,区块图示和标准。
拆解全家福。
我爱音频网总结:
索尼WH-XB900N的造型承继了WH-1000XM3的基因,选用一体式的外形规划与折叠式的耳罩结构,漂亮易收纳,充溢年青生机感。
腔体节奏呼应操控通气孔有用操控低频气流,振膜与扬声器之间了通过优化,气密性杰出,合作40mm超大动圈驱动单元,终究让WH-XB900N呈现出震慑的低声声感。
耳机加入了接触功用,方便使用,内置1000mAh锂电池,供给最长30小时续航,高通CSR8675作为接纳芯片,衔接质量和传输间隔都处于尖端水平,一起搭载降噪电路,在不同的环境下均能供给杰出的倾听体会。
