看灯识投影为什么投影仪会用不同的光源

2019-10-10 15:28:10  阅读:6314 作者:责任编辑NO。郑子龙0371

假如记忆力满足好,你应该不会对下面这个物件感到生疏:

哈弗大学 2009 年在 YouTube 上 PO 出的 Michael Sandel 公开课《公正与正义》中,讲堂中运用的旧式投影仪

在遍及投影仪之前,这种旧式的「投影机」曾经是课堂上最有科技含量的教育道具之一。它用起来特别简略,当然,结构也是相同简略,便是用强光照耀半透明的幻灯片——这可是假一赔十的真·幻灯片,而不是 PPT——然后经过反射镜将幻灯片的投影内容投射到幕布上,这就能直接把幻灯片的内容扩大投射到幕布上。

这是一款典型的旧式投影机的原理示意图,型号为万濠 CPJ-3010Z

比较之下,科技感十足的现代投影仪的科技含量就远非这种旧式投影机能够比的了,它的集成度更高,也更细巧、细巧到乃至能够随身携带,不过即便如此,前者的结构、原理也并没有跳脱出前者的现有形式,咱们仍是能够把它解剖成三大块儿:光源体系投影体系投射体系

其间,投影仪的光源体系和投射体系与投影机并没有太大的差异,仅仅,投影仪现在都是用来投影手机或许笔记本的数字信号(当然,越来越多的投影仪也都现已开端内置 OS 了),而不再是投影机的「什物信号」了,所以,投影仪的投影体系要远比后者杂乱得多,比方内置 DMD 体系的高品质 DLP 投影仪,它们一般都是运用杂乱的微镜体系将笔电或许手机输入的数字信号转换为光信号,然后透过凸镜扩大投射输出出来。

来自 YouTube 科普博主Applied Science的手绘 DLP 投影仪结构图

不过技能含量再高,投影仪好不好用,还得看灯泡。

说出来你或许不信,除了能用杂乱的 DMD 或许 LCD 显现体系把电脑、手机输入的数字信号转化为光信号之外,进化了十多年的投影仪,在最影响体会的光源亮度这一环上,仍是得靠灯泡发光来撑场面。

投影亮度的重要程度,或许耳濡目染让咱们养成了关灯 - 拉帘 - 再开机的正常投影仪运用习气——不过理论上来说,假如投影仪的投射亮度满足高,其实正常来说你仍是能够像是和看电视相同,直接跳过关灯拉帘,直接开机看片的。

可是投影仪毕竟是开放式的显现结构,投影的光线通路会受到外界环境光线的搅扰,所以,在相同的技能环境下,投影仪的亮度是不会比密闭显现结构的电视更高的,投影仪厂商们想要进步亮度来提高投影体会,使出了浑身解数来测验各种不同的光源计划,现在干流的投影仪光源主要是 1.激光、2.LED和 3.超高压汞灯泡(金属卤素灯泡现已逐步被超高压汞灯泡所代替)。

松下在 2011 年发布的投影仪 PT-DZ570 上运用的金属卤素灯泡光源,现在现已逐步超高压汞灯泡所代替。

一套光源计划是否合适用作投影仪的光源,有这几个衡量维度:

1. 亮度:影响投影体会的最中心要素

2. 本钱:投影仪的平民化之后,价格下降、对本钱愈加灵敏

3. 寿数:投影仪的集成度比较高,光源如若寿数偏短,作为耗材运用本钱偏高、替换难度偏大

4. 安稳:由于无力特性使然,像是金属卤素光源会存在半衰期,超越必定的运用时限之后亮度会急剧衰减

5. 发热:无论是冷热光源,电能和光能转化都会发热,而热量会影响到投影仪的电气效能和运算功率,也就要求投影仪加装散热装置,影响投影仪体积

几种光源中,激光无疑是最有「未来感」计划了,它亮度高、寿数长,并且安稳性好、长期运用简直无衰减,可是就现在来说,激光光源的本钱居高不下,所以暂时也只要对本钱不是特别灵敏的激光电视选用这种光源计划。

相对而言,LED 光源的本钱就要低价得多。仅仅 LED 光源尽管本钱低、安稳、体积小的特性也匹配投影仪小型化的趋势,但它对温升灵敏,并且更重要的是,LED 光源亮度偏低,选用 LED 光源的家用投影仪或许微投,亮度到达 1500ANSI 流明便是一件挺值得揄扬的事儿了,可是殊不知,选用超高压汞灯泡的明基商用投影仪 E500 的均匀亮度就现已是 3300ANSI 流明。

3300ANSI vs 1500ANSI,这简直便是降维冲击般的存在。高质量的超高压汞灯泡,一般能够到达 3000ANSI 流明的亮度,一般关于商用的工作投影仪而言,3000ANSI 的亮度就足以确保投影的亮度能够敷衍杂乱的工作环境,下面这张动图是晴天正午时分时,3500ANSI 流明亮度的明基别的一款投影仪 E580T 最高亮度下的投影作用。在 3500ANSI 流明的亮度下,未运用幕布、直接投影到整面玻璃幕墙采光的室内墙壁上,3500ANSI 流明的亮度也满足确保 60 英寸的投影面积清晰可见。

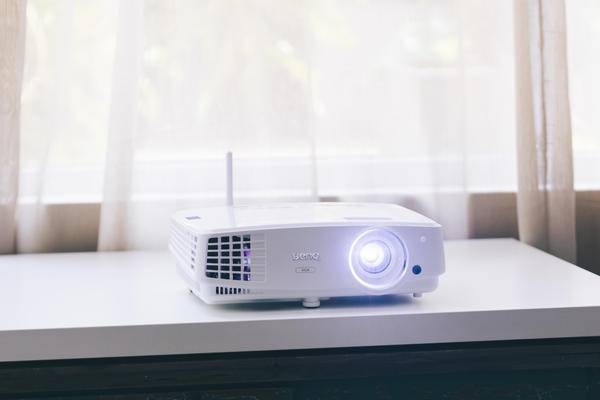

明基 3799 元的高性价比商用投影仪 E500

E500 和 E580T 选用的这种超高压汞灯泡,不仅仅亮度高,并且亮度衰减起伏小、寿数长。

超高压汞灯泡的运用寿数一般在 4000 小时以上,而明基 E500 内置的超高压汞灯泡的规范运用寿数能够到达 4500 小时,在明基的智能省电形式下优化运行时,这枚超高压汞灯泡的运用寿数乃至能够打破 10000 小时——假如按每天 5 小时的运用强度核算,E500 的单枚灯泡的运用年限能够到达 7 年——一般咱们会把投影仪灯泡划作耗材,可是 E500 这种等级的投影仪灯泡其实能够到达终身执役的规范了。

比较于激光和 LED 光源,本钱相对较低的超高压汞灯泡用作投影仪光源的仅有下风是,它的发热量比较大,所以选用这类光源的投影仪也有必要装备完善的散热规划,就像是 E500,前后风栅以及散热电扇都是标配。

现在来说,归纳考虑亮度、寿数、本钱、安稳性,超高压汞灯泡是当下高质量投影仪最好的光源计划,不过关于家用的投影仪而言,由于投影间隔短、环境光线不至于像是工作室 / 会议室那么激烈,1500ANSI 流明的投影亮度基本上也满足家用,所以,LED 更多的仍是用作家用投影仪或许微型投影仪的投影光源。
